Modems RF Digi XBee® SX

Wamtech > Productos  > RadioFrecuencia y XBee > Modems RF Digi XBee® SX

Modem RF 900 MHz de 1 watt de grado industrial con el mejor alcance y consumo de energía en su clase, para el reemplazo de cables



  • Potencia de salida ajustable de hasta 1 watt, para alcanzar hasta 100km con antena de alta ganancia
  • Opciones de interfaces incluyen RS-232, RS-485, USB, Entradas y Salidas Analógicas y Digitales
  • Topología de red DigiMesh para redundancia y confiabilidad
  • Cifrado 256-bit AES para comunicaciones seguras de datos
  • Diseño industrial con temperatura operativa de -40° C a 85° C
  • Totalmente certificado para su uso en la banda sin licencia de 900 MHz

Cuando necesite perforar ambientes ruidosos y cubrir largas distancias, los módems RF Digi XBee SX 1-Watt de 900 MHz proporcionan una combinación de confiabilidad y redundancia para los integradores que construyen sistemas inalámbricos de baja potencia y misión crítica. Con las opciones de interfaz que incluyen RS232/485 o E/S analógicas/digitales, estos módems utilizan el protocolo de red inalámbrica DigiMesh®, con red de malla redundante y soporte para nodos de bajo consumo.

Los clientes que no requieren arquitectura de red de malla pueden configurar el módem para que funcione en modo punto a multipunto. Con un alcance ideal RF de hasta 100km en línea vista y un fuerte bloqueo de interferencias, estos módems son ideales para aplicaciones que requieren un reemplazo de cable inalámbrico redundante y confiable en rangos más largos.

Los módems Digi XBee SX se pueden configurar fácilmente a través del puerto USB, utilizando el software gratuito XCTU de Digi. Están precertificados para su uso en múltiples países y proporcionan una entrega segura y confiable de datos críticos entre dispositivos con encriptación AES de 256 bits.

Specifications Digi XBee SX RF Modems
PERFORMANCE
INDOOR/URBAN RANGE Up to 18 km (11 mi)* at low data rate
OUTDOOR/RF LINE-OF-SIGHT RANGE Up to 105 km (65 mi)** at low data rate
TRANSMIT POWER Up to 30 dBm software selectable
RF DATA RATE (SOFTWARE SELECTABLE) Low data rate: 10 kbps; Middle data rate: 110 kbps; High data rate: 250 kbps
RECEIVER SENSITIVITY Low data rate: -113 dBm; Middle data rate: -106 dBm; High data rate: -103 dBm
RECEIVER IF SELECTIVITY Low data rate: 40 dB @ 250 kHz; 50 db @ 500 kHz
Middle data rate: 30 dB @ 250 kHz; 40 db @ 500 kHz
High data rate: 30 dB @ 500 kHz; 45 db @ 1000 kHz
RECEIVER RF SELECTIVITY Below 900 MHz and above 930 MHz: >50 dB
NETWORK AND SECURITY
FREQUENCY RANGE ISM 902 MHz to 928 MHz
SPREAD SPECTRUM Frequency hopping
SUPPORTED NETWORK TOPOLOGIES Mesh, Point-to-point, Point-to-multipoint, Peer-to-peer
MODULATION Gaussian Frequency Shift Keying (GFSK)
ENCRYPTION Optional 254-bit Advanced Encryption Standard (AES) cipher block chaining (CBC) Encryption
ANTENNA
CONNECTOR RPSMA
ANTENNA IMPEDANCE 50 Ω unbalanced
INPUT LEVEL AT ANTENNA PORT Maximum 6 dBm
POWER REQUIREMENTS
SUPPLY VOLTAGE RANGE 7-30 VDC
TYPICAL SUPPLY VOLTAGE 12 V
RECEIVE CURRENT 20 mA (@12V)
TRANSMIT CURRENT 300 mA (@12V)
SLEEP CURRENT 5 mA (@12V)
PHYSICAL PROPERTIES
SIZE 4.5 in x 2.75 in x 1.125 in (11.4 cm x 7 cm x 2.9 cm)
WEIGHT 5 oz (142 g)

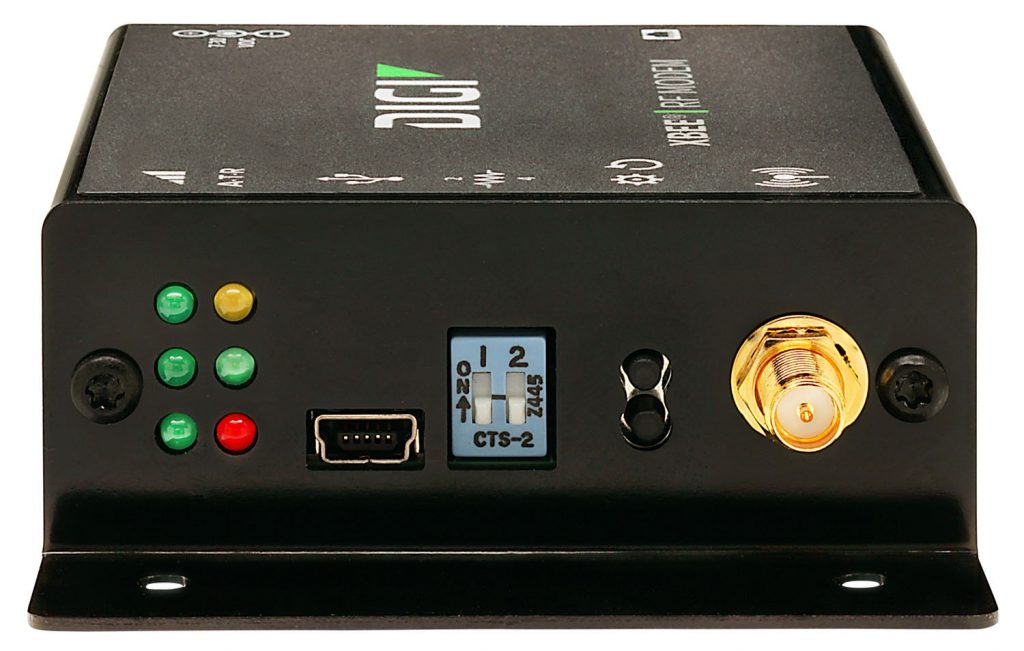

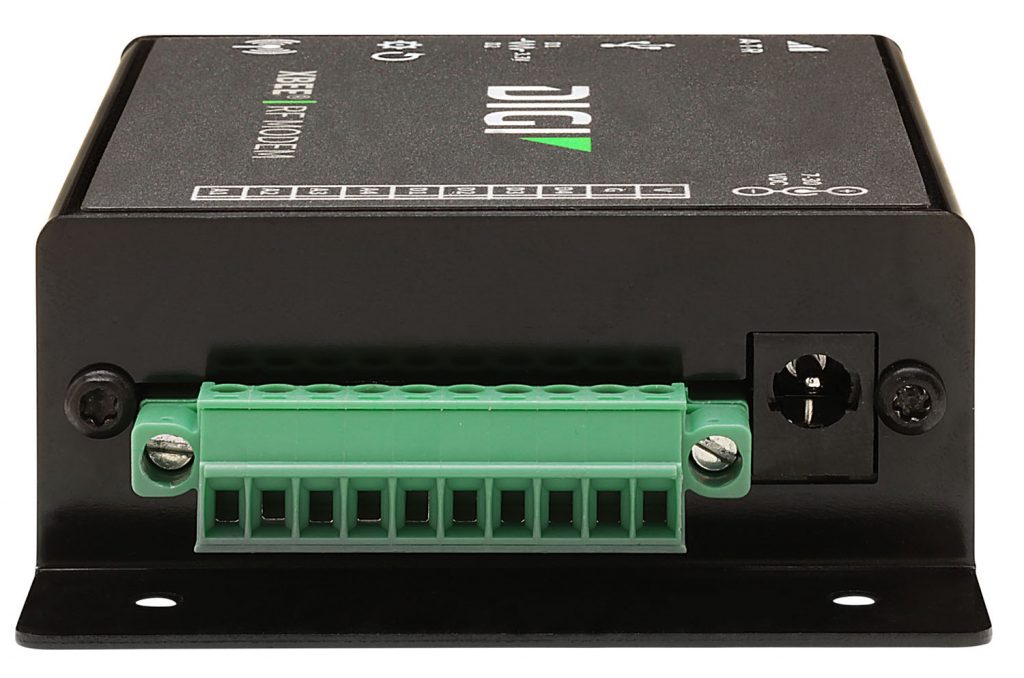

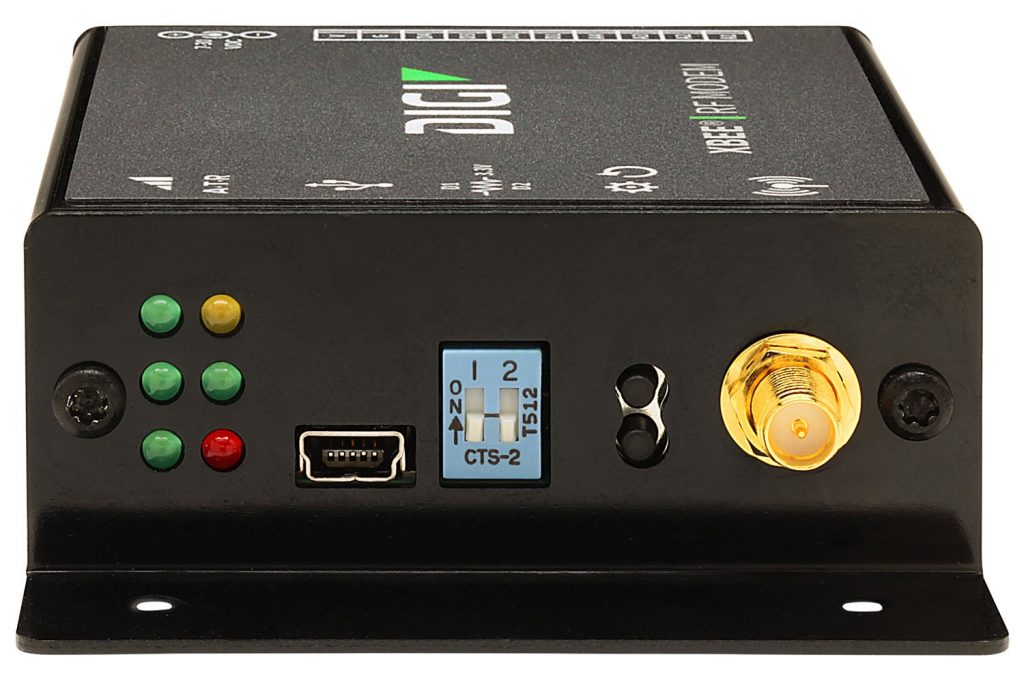

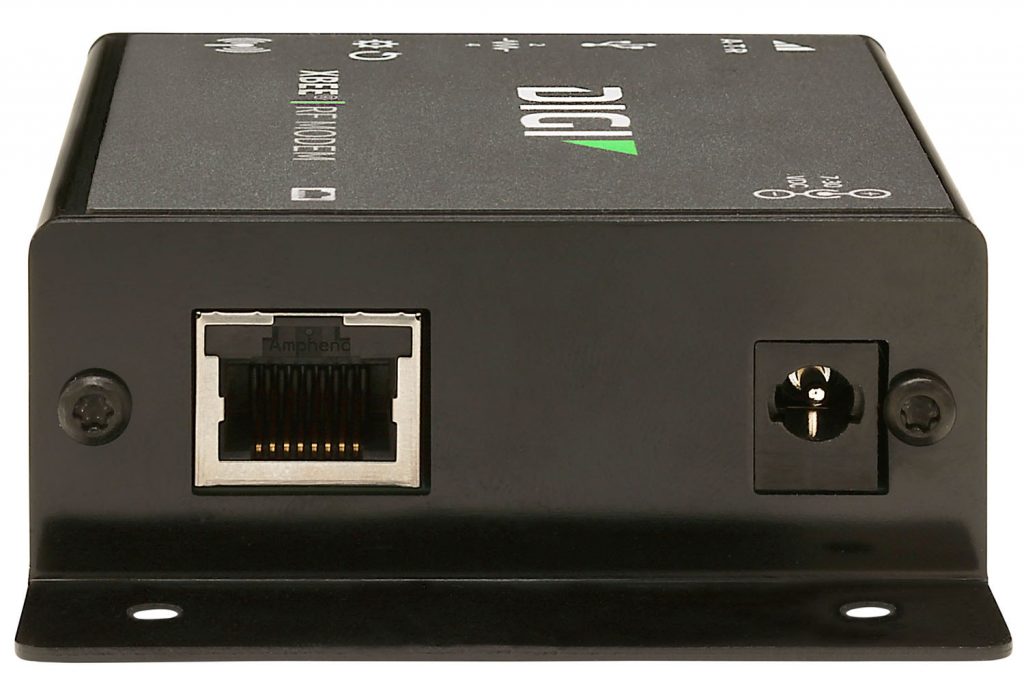

DATA CONNECTION Female RJ-45 (RS232/485), 10-pin screw terminal (4 digital, 4 analog, GND, 12 VDC output), USB mini-B (configuration port)
OPERATING TEMPERATURE -40° C to +85° C (Industrial)
REGULATORY APPROVALS
FCC (U.S.A) MCQ-XBPSX
IC (CANADA) 1846A-XBPSX
C-TICK (AUSTRALIA) RCM
ROHS Compliant
ANALOG INPUTS
ABSOLUTE VOLTAGE RATING Maximum: 11 V; Minimum: -.05 V (each pin)
OPERATING INPUT RANGE Single-ended voltage mode: 0 – 10 VDC
Current loop mode: 4 – 20 mA
Differential voltage mode: ± 4 VCD
IMPUT IMDEDANCE Single-ended voltage mode: 13300 Ω
Current loop mode: 120 Ω
Differential voltage mode: ~1 MΩ
RESOLUTION 10 bits
ACCURACY .5% at 25º C
DIGITAL INPUTS
INPUT TYPE Non-inverting Schmitt trigger gate
POSITIVE-GOING SWITCHING THRESHOLD 2.5 V
NEGATIVE-GOING SWITCHING THRESHOLD 1 V
ABSOLUTE VOLTAGE RATING Maximum: 31 V; Minimum: -.05 V (each pin)
IMPUT IMDEDANCE ~1 MΩ
DIGITAL OUTPUTS
OUTPUT TYPE Open collector sinking driver
MAXIMUM SINK CURRENT 200 mA
MAXIMUM SUPPLY VOLTAGE 31 V (for external pull-up resistor)
RESISTOR PULL-UPS 10 kΩ pulled up to 3.3 VDC

* We estimate rural ranges based on a 14.5 km (9 mi) range test with dipole antennas.
**Range estimated assuming that the urban noise floor is approximately 15 dB higher than rural. The actual range depends on the setup and level of interference in your location.

Descripción equipo

Código

Cotizar equipo

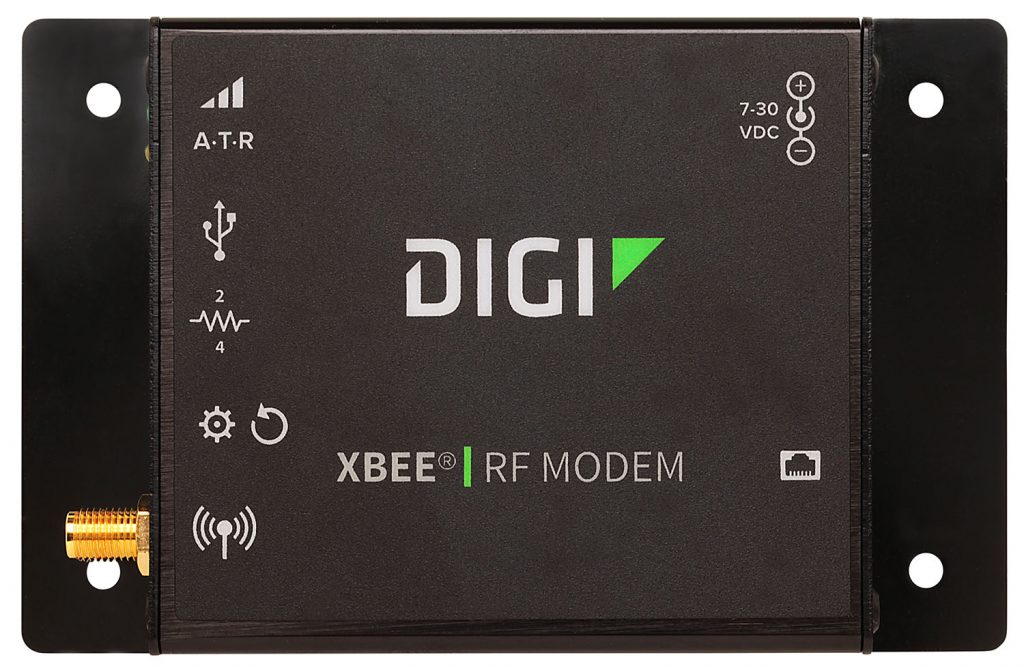

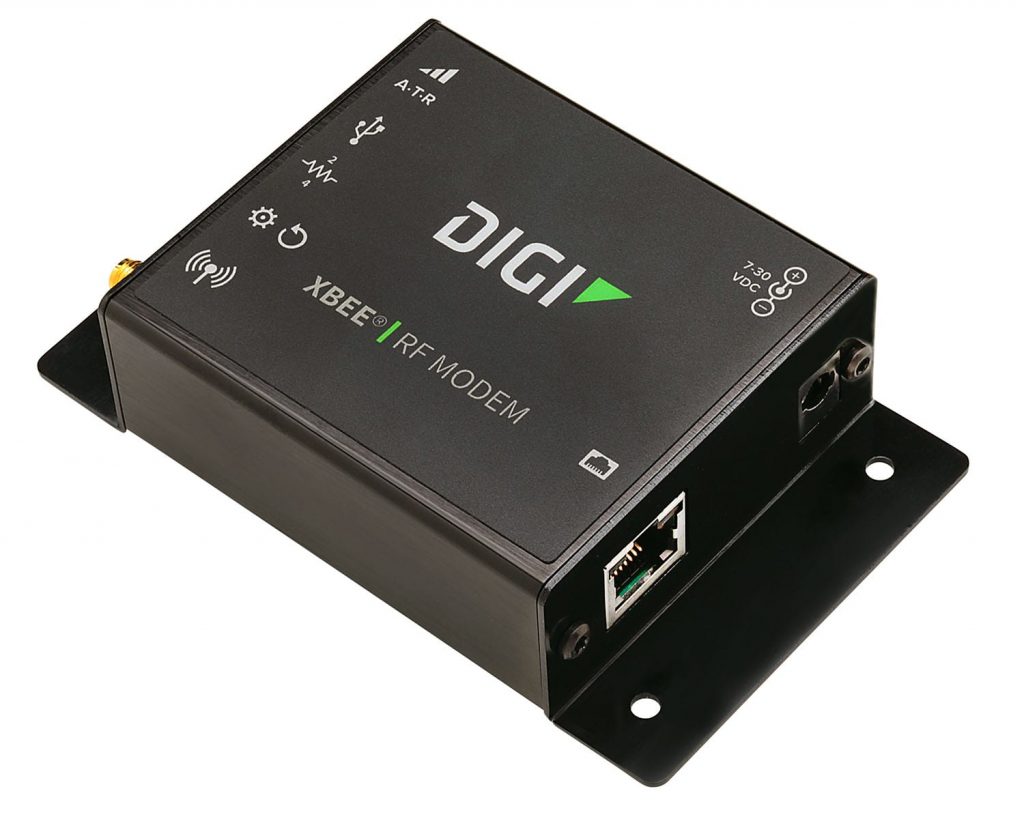

XBee SX Modem, RS232/485, no Incluye Accesorios, NorteAmérica

XM-X9-3P-U

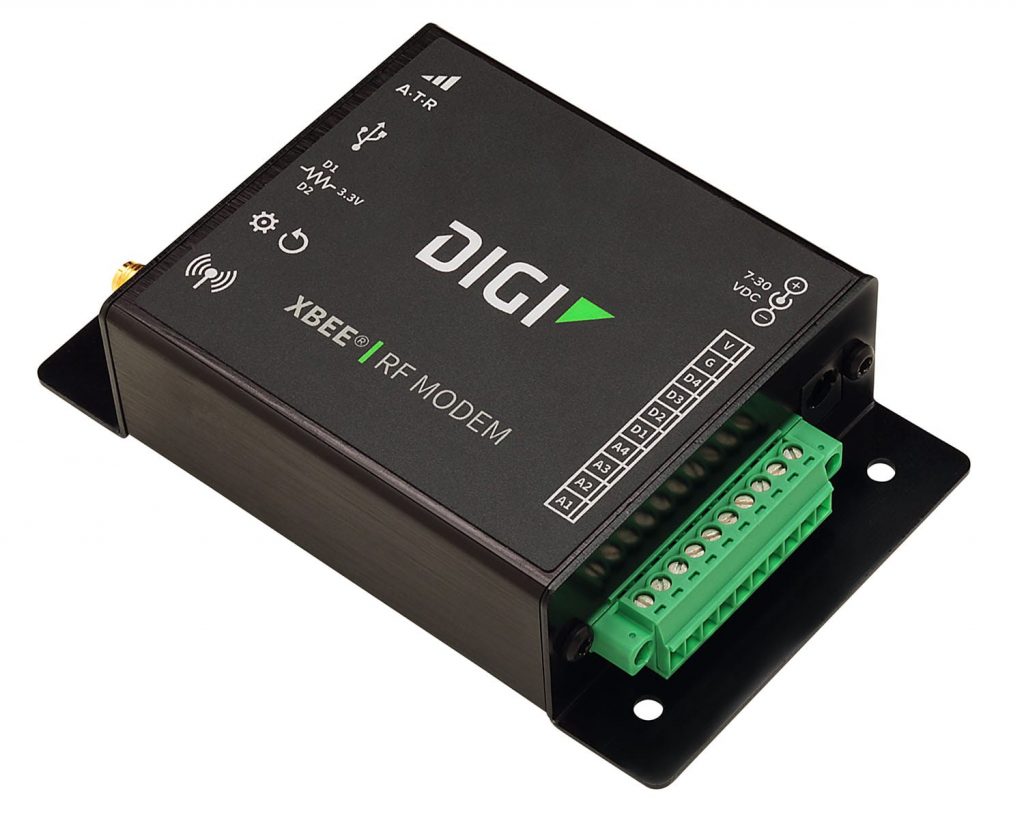

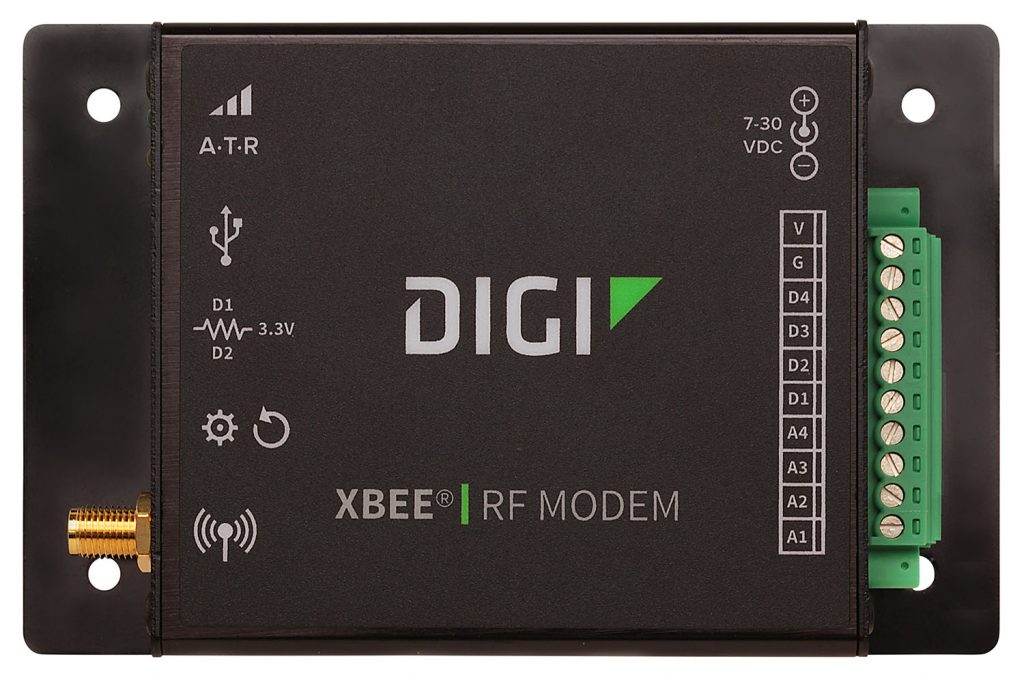

XBee SX Modem, AIO/DIO, no Incluye Accesorios, NorteAmérica

XM-X9-5P-U

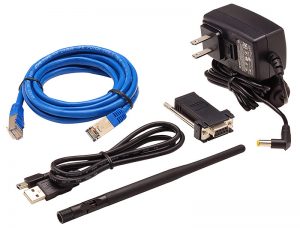

Accesorios XBee SX Modem:

  • 12V Power Supply
  • USB Cable
  • RJ45 Cable
  • 900MHz Articulating Antenna

76000980
